Produktdetails:
|
| Typ: | Ventile aus Edelstahl | Kundenspezifische Unterstützung: | SOEM \ ODM |
|---|---|---|---|
| Portgröße: | 1/2“ - 12" | Endanschluß: | Schweiß, Klemmende, Gewinde, Flansche usw. |
| Körpermaterial: | Einheit für die Berechnung der Nennwerte für die Berechnung der Nennwerte | Dichtung: | EPDM、FPM、PTFE |
| Betriebstemperatur-Strecke: | -20°C+135°C | Max Working-Druck:: | 0.3 bar ((DN25),0.2 bar ((DN32/40),0.1 bar ((DN50 bis DN100) |
| Betriebsart: | Manuell\Pneumatisch\Elektrisch | Anwendungs-Bereich:: | Milchprodukte, Lebensmittel, Getränke, Apotheke, Kosmetik, Chemie usw. |
| Hervorheben: | dn25 einseitiges Rückschaltventil,dn50 einseitiges Rückschaltventil,ss304 Rückkehrsicherungsventil |
||

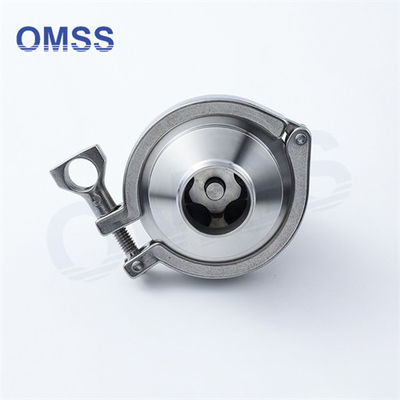

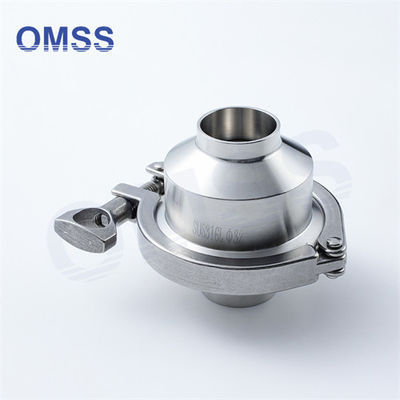

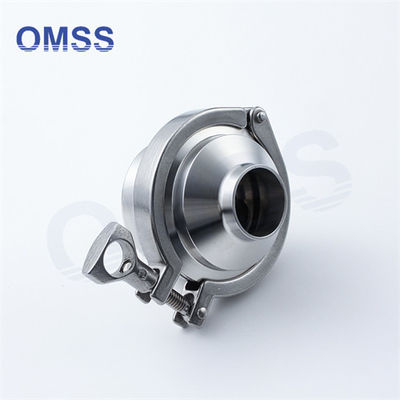

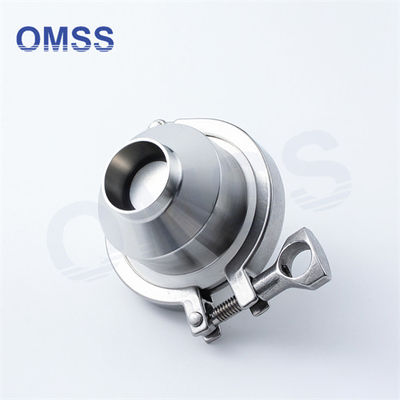

Schweißklemm Ende Ss304 Ss316l Edelstahl Ss Nichtrücklaufventil Sanitär einseitiges Kontrollventil
| Produktbezeichnung | Schweißklemm Ende Ss304 Ss316l Edelstahl Ss Nichtrücklaufventil Sanitär einseitiges Kontrollventil | |
| Material | Produkte aus befeuchtetem Stahl | SS304 oder SS316L |
| Andere Teile aus Stahl | SS304 | |
| Dichtungsmaterial | Standards | EPDM |
| Option | VMQ/FPM | |
| Alle Dichtungsmaterialien entsprechen FDA 177.2600 | ||
| Temperatur | Betriebstemperatur |
VMQ: ((-50~+180°C) EPDM: ((-20~+135°C) FPM: ((-30~+180°C) |
| Sterilisationstemperatur | 150°C (maximal 20 Minuten) | |
| Druck | Offener Druck | ≈0,2bar |
| Maximaler Betriebsdruck | 10bar | |
| Oberflächenbehandlung | Innenfläche | Ra ≤ 0,8 μm |
| Außenfläche | Ra ≤ 1,6 μm | |
| Verbindung | Verbindungsstandard | DIN,SMS,ISO,3A,RJT.IDF |
| Anschlussmethode:geschweißt,gespannt,gespannt,flankiert | ||
Anwendungen:
•Sanitärmittel aus EdelstahlNicht zurückDas Ventil ist für den Einsatz in Rohrinstallationen aus Edelstahl ausgelegt, um den Rückfluss zu verhindern.
Funktionsprinzipien:
• Wenn der untere Druck des Ventils über den oberen Druck und die Federkraft liegt, öffnet sich das Kontrollventil.
• Wenn der obere Druck dem unteren gleich ist, schließt sich das Kontrollventil.
• Ein höherer Rückdruck wirkt auf den Ventilstamm und führt zum Schließen des Ventils.
Standardkonstruktion
•Das Kontrollventil besteht aus zwei Teilen, die durch eine Klemme miteinander verbunden und mit der speziellen Dichtung versiegelt sind.
Technische Daten
•Wenn die Rückschlagventile in einem vertikalen Rohr installiert sind, bedarf es für die Öffnung eines etwa gleich hohen Drucks von 6 Kpa.Der maximale Druck für das Transportmaterial beträgt 1000 Kpa,unter Verwendung eines Temperaturbereichs von -10°C bis +135°C.
Spezifikationen:
